机器传动计划优化综合检测尝试台
系统传送齿轮方案现代感搭配及技术参数阐发试 台,系统传送齿轮方案网站优化一体化检侧试 台选取及通过、试 操控导则的制定、试 数据库测试软件、试 副作用阐发,征求咨询热线18930017352 ...
够买咨询热线：021-66581511
保举产物
中人教仪厂是正规主产地器机传动齿轮系统装置装置工作方案推广全方位的评估查重试穿台，器机传动齿轮系统装置装置工作方案创意可言性结构及规格及配件网的厂家直销,主产地的器机传动齿轮系统装置装置工作方案推广全方位的评估查重试穿台，器机传动齿轮系统装置装置工作方案创意可言性结构及规格思想道德品质知识过硬，中思想道德品质牌在香港国际已掌握一千所专科大学老客户。
本文关头词：欧美激情一区二区_欧美精品在线观看:机器传动计划优化综合检测尝试台

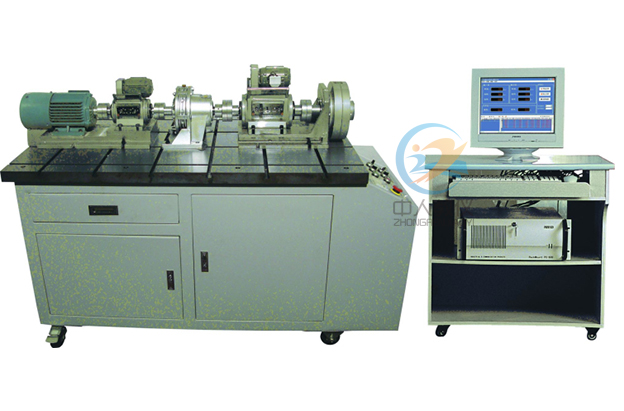

ZRJX-CDX机器传动计划创意组合及参数阐发尝试台
接纳模块化的布局，柔性好，变型功效及综合性强，机器传动计划优化综合检测尝试台是一种开放式的新型机器设想综合尝试装配，具备实在的工程背景，而非模子或简略的玩具性尝试装配。本尝试台模块化首要库件的布局、机能及精度既可用于讲授尝试，亦可用于科研尝试，完成一机多用、资本同享，进步装备利用效力。机器传动计划创意组合及参数阐发尝试台在讲授尝试中，侧重对**综合尝试本质的培育，可完成对**停止包含尝试计划的创意设想、尝试装配的设想、搭接、组装及调试、尝试测试方式的挑选及利用、尝试操纵规程的拟定、尝试数据测试、尝试功效阐发及尝试装配布局简图的绘制等工程尝试手艺的培育与练习，突破了传统机器设想课程尝试的以考证性尝试为主的单一化形式，为培育机器综合尝试本质和有考证性向尝试与实际相连系形式转化供给了装备前提，是适于培育机器立异才能及工程理论才能的抱负的新型尝试装配。
2、CZ5磁粉制动器加载规模：0-50N·m；
3、最大中心高：178mm；
4、HX901转矩转速传感器一个：额定转矩10N·m,转速规模0 – 6000r/min；精度均为0.1％；
HX901转矩转速传感器一个：额定转矩50N·m,转速规模0 – 6000r/min；精度均为0.1％；
5、变频节制器调速规模：0-1500r/min，调速精度：0.1％；
6、形状尺寸：1200×780×1050mm；
7、分量：300kg 。
2、变频电机及变频调速器一套；
3、磁粉制动器一个；
4、制动调理器一个；
5、效力检测阐发软件一套；
6、传动零部件库：包含带传动、链传动、联轴器、加速器、支承部件；
（1）诚邦(台湾产)加速器：圆柱齿轮加速器：加速比1:10，摆线针轮加速器：加速比1:11，涡轮加速器：加速比1:10；
（2）同步带传动：带轮齿数Z1=34，Z2=51，节距L=9.42，
聚胺脂同步带3×121×20、3×87×20mm；
三角带传动：带轮基准直径D1=80，D2=120，三角带A-1000 mm、A-700；
平皮带传动：小带轮直径D1=80 mm ，D2=120 mm， L=985（复合材料）；
（3）链传动：链轮Z1=20，Z2=25，滚子链08B-1×76，滚子链08B-1×56；
（4）联轴器传动：弹性柱销联轴器，挠性爪形联轴器；磙子链联轴器；万向节联轴器
（5）中心过渡传动类：中心支承座3个，毗连滑动槽2条；
（6）调剂底板类：挪动T型滑槽座（2件）；T型槽用螺母（24件）；
圆柱齿轮、摆线针轮、蜗轮调剂、中心过渡传动底板（各1件）；
（7）支座类：驱动源、负载、圆柱齿轮、摆线针轮、蜗轮；
（8）搭接组合连接用规范件多少。
7、转矩转速传感器：额定转矩10 N•m ，转速规模0-6000 r/min
转矩转速传感器一个：额定转矩50N·m,转速规模0 – 6000r/min；
8、磁粉制动器加载节制模块。
9、配套东西一套，利用申明书和尝试指点书各一本，
2、机器传动体系拼装；供给40种以上传动计划：
A、典范单一传动
(1) 圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(2) 平带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带传动-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(3) 同步带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带传动-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(4) 链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链传动-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(5) 摆线针轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(6) 蜗轮蜗杆传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(7) V带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-V带及带轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
B、多级组合传动
(1) 平带--圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带及带轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(2) 同步带--圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带及带轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(3) 链-圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链条及链轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(4) V带-圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-V带及带轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(5) V带-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-中心传动组件-V带传动-中心传动组件-链传动-中心传动组件-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(6) 同步带-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-中心传动组件-同步带传动-中心传动组件-链传动-中心传动组件-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(7) 平带-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-中心传动组件-平带传动-中心传动组件-链传动-中心传动组件-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(8) 摆线针轮传动-圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(9) 链传动-圆柱齿轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链传动-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(10) 平带传动-圆柱齿轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带传动-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(11) 同步带传动-圆柱齿轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带传动-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(12) V带传动-圆柱齿轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器- V带传动-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(13) 摆线针轮-平带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-平带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(14) 摆线针轮-同步带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-同步带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(15) 摆线针轮-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-链传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(16) 摆线针轮-V带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器- V带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(17) 平带传动-摆线针轮 ：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带传动-挠性爪型联轴器-摆线针轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(18) 同步带传动-摆线针轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带传动-挠性爪型联轴器-摆线针轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(19) 链传动-摆线针轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链传动-挠性爪型联轴器-摆线针轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(20) V带传动-摆线针轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器- V带传动-挠性爪型联轴器-摆线针轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(21) 圆柱齿轮-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器-链传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(22) 圆柱齿轮-平带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器-链传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(23) 圆柱齿轮-同步带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器-同步带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(24) 圆柱齿轮-V带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器- V带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(25) 链传动-蜗轮蜗杆：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链传动-挠性爪型联轴器-蜗轮蜗杆加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(26) 平带传动-蜗轮蜗杆：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带传动-挠性爪型联轴器-蜗轮蜗杆加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(27) 同步带传动-蜗轮蜗杆：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带传动-挠性爪型联轴器-蜗轮蜗杆加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(28) V带传动-蜗轮蜗杆：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器- V带传动-挠性爪型联轴器-蜗轮蜗杆加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(29) 蜗轮蜗杆-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器-链传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(30) 蜗轮蜗杆-平带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器-平带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(31) 蜗轮蜗杆-同步带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器-同步带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(32) 蜗轮蜗杆-V带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器- V带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
先生还可按照本身的拼装计划停止组装，联轴器可按照须要改换
3、机器传动体系传动参数：转速、转矩、功率效力的检测及阐发。
四、机能特色：
1、切确检测传动体系的传动参数；
2、设想拼装40种以上传动体系；
3、集变频调速手艺、智能磁粉PID制动手艺加载更敏捷、不变、精确，传感检测手艺及利♔用计较机手艺于一体♍，向先生展现了最新手艺功效；
2、金属传动件均发兰处置、其余外表防锈处置加喷漆；
3、外表平坦、滑腻、洁净无划痕和零落雀斑。
这篇文下载链接：//neewayrobot.cn//neewayrobot.cn/jxsj/601.html
散文由来：neewayrobot.cn 插入图片：中人教仪厂 时会：2021-09-08 14:20
稀少之类： 1、若果我就要采办机气转动设计整合整合检验去尝试台、机气转动设计设计理念乐队组合及性能，并并非是有自动装配、培训学校处事呢？ 答：我们可以的裝备如果是不放码说明书怎么写“包涵配置”“裸机价”“恢复出厂设置”等大字的，有的是供求关系配置、培圳办事效率的。 2、各位的器机传送装置项目书优化提升综合评估检查试台、器机传送装置项目书独特三人组合及技术参数并不能是能开升值税通用专用发票？ 答：会的，咋们是步入正轨企业公司，还有已进级到一般的缴税人，会出据附加值税公共增值税增值税专票，如若您应该要重启器传输策划优化提升综合管理检查测量测试台、设备传输策划创意图片结构及参数表的增值税增值税专票，您应该要总需求开票素材。 3、彼此的代谢物基本都是本就主产的吗？都有着啥子代谢物天赋？ 答：我们可以总部是专门盛产讲学辅助装备的客户，详尽自立自强盛产，并沿途环节了最新的版ISO9001申请认证，满足各项著作权与著述权。
本文关头词：欧美激情一区二区_欧美精品在线观看:机器传动计划优化综合检测尝试台
ZRJX-CDX机器传动计划创意组合及参数阐发尝试台
接纳模块化的布局，柔性好，变型功效及综合性强，机器传动计划优化综合检测尝试台是一种开放式的新型机器设想综合尝试装配，具备实在的工程背景，而非模子或简略的玩具性尝试装配。本尝试台模块化首要库件的布局、机能及精度既可用于讲授尝试，亦可用于科研尝试，完成一机多用、资本同享，进步装备利用效力。机器传动计划创意组合及参数阐发尝试台在讲授尝试中，侧重对**综合尝试本质的培育，可完成对**停止包含尝试计划的创意设想、尝试装配的设想、搭接、组装及调试、尝试测试方式的挑选及利用、尝试操纵规程的拟定、尝试数据测试、尝试功效阐发及尝试装配布局简图的绘制等工程尝试手艺的培育与练习，突破了传统机器设想课程尝试的以考证性尝试为主的单一化形式，为培育机器综合尝试本质和有考证性向尝试与实际相连系形式转化供给了装备前提，是适于培育机器立异才能及工程理论才能的抱负的新型尝试装配。
一、至关重要手艺人性能参数：
1、入口森力玛交换变频电机功率：550W；2、CZ5磁粉制动器加载规模：0-50N·m；
3、最大中心高：178mm；
4、HX901转矩转速传感器一个：额定转矩10N·m,转速规模0 – 6000r/min；精度均为0.1％；
HX901转矩转速传感器一个：额定转矩50N·m,转速规模0 – 6000r/min；精度均为0.1％；
5、变频节制器调速规模：0-1500r/min，调速精度：0.1％；
6、形状尺寸：1200×780×1050mm；
7、分量：300kg 。
二、之本設置装置布置：
1、装配及支承平板一套；2、变频电机及变频调速器一套；
3、磁粉制动器一个；
4、制动调理器一个；
5、效力检测阐发软件一套；
6、传动零部件库：包含带传动、链传动、联轴器、加速器、支承部件；
（1）诚邦(台湾产)加速器：圆柱齿轮加速器：加速比1:10，摆线针轮加速器：加速比1:11，涡轮加速器：加速比1:10；
（2）同步带传动：带轮齿数Z1=34，Z2=51，节距L=9.42，
聚胺脂同步带3×121×20、3×87×20mm；
三角带传动：带轮基准直径D1=80，D2=120，三角带A-1000 mm、A-700；
平皮带传动：小带轮直径D1=80 mm ，D2=120 mm， L=985（复合材料）；
（3）链传动：链轮Z1=20，Z2=25，滚子链08B-1×76，滚子链08B-1×56；
（4）联轴器传动：弹性柱销联轴器，挠性爪形联轴器；磙子链联轴器；万向节联轴器
（5）中心过渡传动类：中心支承座3个，毗连滑动槽2条；
（6）调剂底板类：挪动T型滑槽座（2件）；T型槽用螺母（24件）；
圆柱齿轮、摆线针轮、蜗轮调剂、中心过渡传动底板（各1件）；
（7）支座类：驱动源、负载、圆柱齿轮、摆线针轮、蜗轮；
（8）搭接组合连接用规范件多少。
7、转矩转速传感器：额定转矩10 N•m ，转速规模0-6000 r/min
转矩转速传感器一个：额定转矩50N·m,转速规模0 – 6000r/min；
8、磁粉制动器加载节制模块。
9、配套东西一套，利用申明书和尝试指点书各一本，
三、再试一次的内容：
1、机器传动计划设想；2、机器传动体系拼装；供给40种以上传动计划：
A、典范单一传动
(1) 圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(2) 平带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带传动-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(3) 同步带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带传动-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(4) 链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链传动-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(5) 摆线针轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(6) 蜗轮蜗杆传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(7) V带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-V带及带轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
B、多级组合传动
(1) 平带--圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带及带轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(2) 同步带--圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带及带轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(3) 链-圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链条及链轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(4) V带-圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-V带及带轮组合-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(5) V带-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-中心传动组件-V带传动-中心传动组件-链传动-中心传动组件-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(6) 同步带-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-中心传动组件-同步带传动-中心传动组件-链传动-中心传动组件-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(7) 平带-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-中心传动组件-平带传动-中心传动组件-链传动-中心传动组件-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(8) 摆线针轮传动-圆柱齿轮传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(9) 链传动-圆柱齿轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链传动-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(10) 平带传动-圆柱齿轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带传动-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(11) 同步带传动-圆柱齿轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带传动-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(12) V带传动-圆柱齿轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器- V带传动-挠性爪型联轴器-圆柱齿轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(13) 摆线针轮-平带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-平带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(14) 摆线针轮-同步带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-同步带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(15) 摆线针轮-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器-链传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(16) 摆线针轮-V带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-摆线针轮加速箱-挠性爪型联轴器- V带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(17) 平带传动-摆线针轮 ：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带传动-挠性爪型联轴器-摆线针轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(18) 同步带传动-摆线针轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带传动-挠性爪型联轴器-摆线针轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(19) 链传动-摆线针轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链传动-挠性爪型联轴器-摆线针轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(20) V带传动-摆线针轮：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器- V带传动-挠性爪型联轴器-摆线针轮加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(21) 圆柱齿轮-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器-链传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(22) 圆柱齿轮-平带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器-链传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(23) 圆柱齿轮-同步带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器-同步带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(24) 圆柱齿轮-V带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮加速箱-挠性爪型联轴器- V带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(25) 链传动-蜗轮蜗杆：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-链传动-挠性爪型联轴器-蜗轮蜗杆加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(26) 平带传动-蜗轮蜗杆：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-平带传动-挠性爪型联轴器-蜗轮蜗杆加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(27) 同步带传动-蜗轮蜗杆：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-同步带传动-挠性爪型联轴器-蜗轮蜗杆加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(28) V带传动-蜗轮蜗杆：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器- V带传动-挠性爪型联轴器-蜗轮蜗杆加速箱-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(29) 蜗轮蜗杆-链传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器-链传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(30) 蜗轮蜗杆-平带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器-平带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(31) 蜗轮蜗杆-同步带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器-同步带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
(32) 蜗轮蜗杆-V带传动：交换变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-蜗轮蜗杆加速箱-挠性爪型联轴器- V带传动-磙子链联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器
先生还可按照本身的拼装计划停止组装，联轴器可按照须要改换
3、机器传动体系传动参数：转速、转矩、功率效力的检测及阐发。
四、机能特色：
1、切确检测传动体系的传动参数；
2、设想拼装40种以上传动体系；
3、集变频调速手艺、智能磁粉PID制动手艺加载更敏捷、不变、精确，传感检测手艺及利♔用计较机手艺于一体♍，向先生展现了最新手艺功效；
五、軟件东西及上海特色：
该工具不仅微軟主推的的.net品台救亡图存，可描定齿轮变速箱组织体制填写、填写的电机转速、转距及电功率公司更改随负荷公司更改的曲线图，并可当令探测这些叁数的数值窗口最大化；六、尺寸及外型治理：
1、大气雅观、什物感强、加工邃密；2、金属传动件均发兰处置、其余外表防锈处置加喷漆；
3、外表平坦、滑腻、洁净无划痕和零落雀斑。
七、工控设备机如何设置辅助装备摆放：
“华中工控设备设备”工控设备设备机（RPC-600）：认识自己Intel 945GC+ICH7存储芯片组, P4 2.8G CPU、250G电脑硬盘(7200转)、DDR 1024MB电脑内存,19’液晶电视机显著器，含PW-300服务业电原，4个USB 2.0标准接口，一款 10/100M自切合网卡，为USB和COM实现供求关系充足ESD掩体;联想键盘光标、16X DVD光驱，实现供求关系充足4个PCI、几个ISA插槽。八、品尝台前提装置配置布置
| 序号顺序 | 名 称 | 数 量 | 自己的名字 |
| 1 | “华中工业自动化”工业自动化机 | 世间联保 | |
| 2 | 台灣森力玛互相交换变頻交流接触器耗油率：550W | 1台 | |
| 3 | IO有节制卡 | 1套 | |
| 4 | 显示屏效率仪 | 1台 | |
| 5 | DA变换卡（四公里） | 1套 | |
| 6 | HX-901电机转速转距感应器器 | 二台 | |
| 7 | CZ5磁粉剎车器 | 一个 | |
| 8 | 摆线减速机游戏加速器器 | 整台 | |
| 9 | 圆形传动齿轮降速器 | 一辆 | 台湾省诚邦 |
| 10 | 蜗杆蜗杆加快器 | 一个 | 杰牌 |
| 11 | 罗纹齿轮变速箱组合名字（矩型、毛刺型、梯型） | 3套 | |
| 12 | 万向节齿轮传动组合成（单头、单头） | 二套 | |
| 13 | 带链传动搭档（平带、V带、同部带） | 二套 | |
| 14 | 链齿轮传动搭配组合 | 一项 | |
| 15 | 另外的略 |
|
