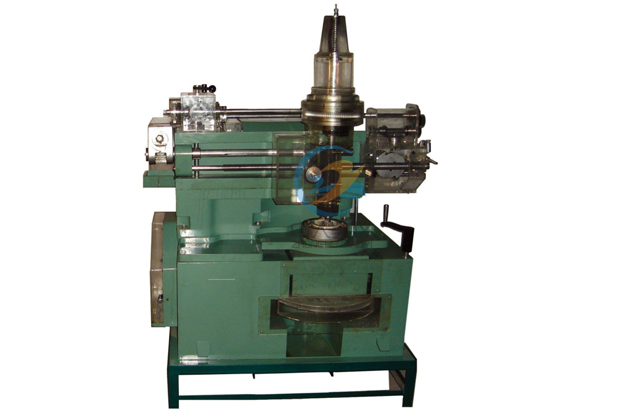

ZRJX-CCH通明插齿机讲授模子

一、物品一大特色

插齿机拆装模子系非标产物，首要支配机能与什物有必然的区分，针对先生领会插齿机传动体系、内部布局，有着比拟直观的赞助。

二、利用支配方式

1、启动本机床模子前，请细心查抄各部分齿轮是不是属于普通啮合。
2、适当的在各活动部件加少量光滑油（机油、黄油）。
3、接通总电源开关，试一下主电机和疾速电机运行是不是普通（注重正与反，按箭头唆使）。
4、脱开右侧支配箱的聚散器，用本公司随带的摇手拔出方头轴，顺时动摇，动员凸轮使刀架往右移（摇至凸轮的最高点为准）。
5、对刀：此时应让主轴处于最下地位（装插齿刀的轴），用摇手拔出刀架上的方头轴，顺时动摇，使插齿刀的最极点恰好打仗工件的最边缘（端面）。
6、进刀：此时应把刀架上的刻度盘对0（注：转一圈为3mm，一小格为0.03mm），再按照刀具的模数巨细，往右移必然深度（注：刀具的模数×2.25），本公司装备的刀具为m=2.75，响应的深度为：2.75×2.25=6.18mm转2圈过6小格。
7、退刀：此时利用摇手拔出支配箱的方头轴，顺时动摇，使挪动轴的滚子落入凸轮的最下地位。
