一、体系构成
汽车电控体系实在材料建造。
二、硬件局部
1、接纳实车部件的摹拟布局组件：包罗传感器，履行器，仪表，开关，节制电路图继电器、各类摹拟拆卸等。
2、具体仿真功效模块：策念头电控燃油放射体系电路及电路图，空调电扇体系电控电路，电子油门体系，燃油泵节制电路，继电器马达节制电路，汽车大灯灯光节制电路，汽车启动蓄电池电路。
三、仿真局部
1）能够仿真汽车毛病病症,让先生感知毛病状况,并由病症动手,停止多体系,综合毛病诊断阐发丈量,可经由进程仿真体系停止有不毛病的病症对照。
2）可摹拟毛病设置与摹拟毛病解除，丰硕的实车维修经历与实在的案例阐发。
3）可间接从面板上，操纵汽车维修经常利用东西如数字万用电表，解码器，多通道示波器等，丈量电路体系的旌旗灯号参数OBDII的内容，便于在课堂里做实操培训；
4）机器拆卸与钳工拆卸假造仿真软件：本软件基于unity3d开辟，可选6级画质，设有加速器、轴系布局的设想与假造拆装、罕见机器机构设想与仿真，机构资本库，典范机器机构（汽油机策念头的假造拆装），软件为一个全体软件，不能为一个个零丁的资本。
A.加速器设想与假造拆装界面可选涡轮蜗杆圆锥齿轮加速器、二级睁开式圆柱齿轮加速器、圆锥圆柱齿轮加速器、同轴式圆柱齿轮加速器、圆锥齿轮加速器、一级圆柱齿轮加速器。
涡轮蜗杆圆锥齿轮加速器：进入软件后主动播放拆卸内容，视频中各步骤均有笔墨申明
二级睁开式圆柱齿轮加速器：进入软件后接纳视频的情势播放内容，视频内容应包罗：整机称号（扫描二维码可看零部件称号）、拆装演示（包罗拆卸、拆卸）、假造拆装（包罗全体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮加速器、同轴式圆柱齿轮加速器、圆锥齿轮加速器、一级圆柱齿轮加速器：点击进入后主动跳转到edrawings界面，模子均为三维模子，经由进程点击零部件显现零部件称号，可360°全方位扭转、减少、减少、平移，同时可经由进程挪动零部件功效，将全部加速器停止拆卸组装，同时能够挑选主页按钮回到加速器最后始的状况。圆锥齿轮加速器、一级圆柱齿轮加速器增添了拔出横断面功效，可自在拖动横断面察看加速器外部布局。
B.轴系布局的设想及假造拆装界面可选整机认知、拆装演示、实战操纵。
1、整机认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模子与整机称号，肆意整机都可停止360°扭转
2、拆装演示：内置2个案例，将鼠标挪动到某一整机地位时（底座与轴承座除外），该整机主动减少，并显现整机称号，设有拆卸与拆卸按钮，功效由软件主动实现轴系布局拆卸与拆卸。三维场景都可停止360°全方位扭转、减少、减少、平移。
3、实战操纵：三维整机整洁摆放于桌面，由先生手动挑选对应的整机并挪动至轴系布局上，摆放挨次准确且地位准确时整机能力拆卸上去，设有从头起头按钮，便利先生从头停止假造尝试。将鼠标挪动到某一整机地位时（底座与轴承座除外），该整机主动减少，并显现整机称号。
C、罕见机器机构设想与仿真可选搭钮四杆机构设想与阐发、I\II型曲柄摇杆机构设想与阐发、偏置曲柄滑块机构设想与阐发、曲柄摆动导杆机构设想与阐发、搭钮四杆机构轨迹综合、偏疼直动滚子推杆凸轮、对心直动平底推杆凸轮。
1、各个机构该当能输出绝对应的参数，由软件主动计较参数，并可停止活动仿真和主动绘制曲线图。
D、机构资本库可选立体连杆机构11种、凸轮机构5种、齿轮机构6种、传念头构8种、抓紧机构11种、轮系机构6种、其余机构（机器装备摹拟）8种
E、汽油机策念头的假造拆装可选曲轴箱装拆演示、曲轴箱假造拆卸、配气系装拆演示、配气系假造拆卸
1、曲轴箱装拆演示与配气系装拆演示均设有拆卸按钮、拆卸按钮、从头起头、分化察看按钮，将鼠标挪动到某一整机地位时，该整机主动减少，并显现整机称号，功效由软件主动实现轴系布局拆卸与拆卸。利用分化察看按钮时，曲轴箱或配气系三维模子主动展现爆炸图，可停止360°全方位扭转、减少、减少、平移
2、曲轴箱假造拆卸与配气系假造拆卸的三维整机均整洁摆放于桌面，均由先生手动挑选对应的整机并挪动至机构上，当摆放挨次准确且地位准确时整机能力拆卸上去，设有从头起头按钮，便利先生从头停止假造尝试。将鼠标挪动到某些整机地位时，主动显现整机称号。
四、实训内容
包罗：电源电路、接地电路、开路、短路、电瓶、充电体系、灯光电路、继电器、电念头、不摇转、不起动、OBD II 毛病码的能源性、无毛病码的能源性、和间歇性毛病;还包罗排放毛病等更多的摹拟毛病、任务不良。
五．形状与色彩

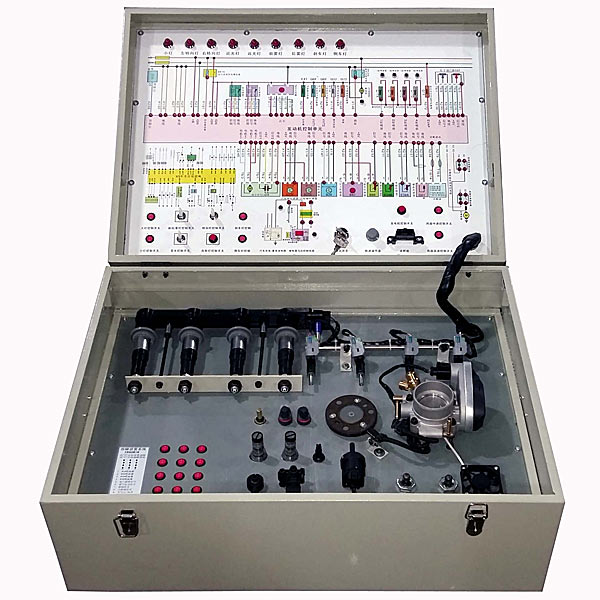

装备形状：台式1240×650×1700mm(长×宽×高)；箱式600×450×350mm(长×宽×高)
装备色彩：7032
六．任务前提：电源请求：AC220V±10%，50Hz；
情况温度：0-40℃；情况湿度：不大于90%。
