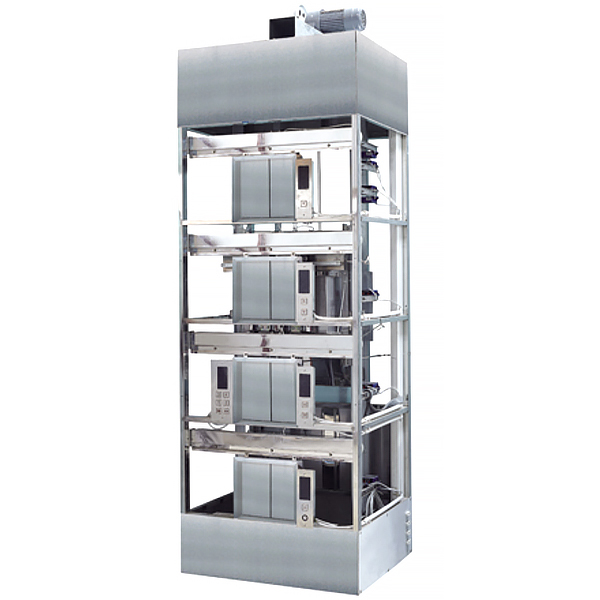

群控摹拟电梯是为大中专院校、职业技校电梯工程及主动化课程演示讲授而设想的，其节制元件全电脑化，可编程，电念头驱动接纳入口变频调速器，功效与实在的变频调速电梯不异，具备选集选功效，能主动平层，主动关门，呼应轿内，外呼梯旌旗灯号。该模子电梯外罩接纳通明无机玻璃制作，内部一目明了，内部构件全数接纳镀锌处置，耐侵蚀机能杰出，维修颐养简略。
四层电梯仿真模子可作主动化专业的电梯法式讲授与毛病解除练习之用，也可作职业技校的电梯拆卸维修演示支配之用。
一、 首要参数：
1、 电梯轿厢尺寸：600×500×560（宽×深×高），外尺寸。
2、 门口尺寸：360×420（宽×高）
3、 井道框架核心尺寸：920×820×2900（宽×深×高）。
4、 装备自重：约300㎏。
5、 曳引机功率：0.2KW。电压380V或220V两种。
6、 额外电流：0.86A。
7、 供电电源：三相五线，380V，50HZ。
8、 变频器：三菱E740。
9、 可编程节制器（plc）：日本三菱FX1N系列。
10、 节制体例：集选（JX）。
11、 电梯层站：4/4。
二、 布局简介
该模子电梯首要由以下局部组成：
1、井道框架：相称于电梯附着的修建物，供给支承，牢固导轨，是钢架布局。
2、曳引机：位于框架顶部，是电梯的能源拆卸，拆卸在两条承重梁上，他首要由以下局部组成：
（1）电念头：三相感到电念头，接纳变频变压（VVVF）驱动体例，电梯起动时，变频器使定子电流频次从极低频次起头，按节制请求回升到额外频次，加速时,使转速呼应从额外频次起头光滑公开降到零，实现电梯平层，保障了电梯运转安稳，摹拟实在电梯杰出的温馨感。
（2）制动器：只在电梯通电运转时松闸，当电梯遏制时制动并坚持轿厢地位不变，使命电压AC220V。
（3）加速器：接纳齿轮加速器，具备高密度、高效力、低乐音的特色。
（4）曳引轮：绳槽为半圆槽，供给钢丝绳与绳轮之间的磨擦力。
3、节制屏：
（1）变频器：按照PLC给出的指令，对机电的频次、电压遏制调制，使机电运转安稳。
（2）可编法式节制器（PLC）：节制电梯的运转状况，按照内选旌旗灯号，对电梯的地位
遏制逻辑判定，而后给出运转指令，使电梯实现应对呼梯旌旗灯号，顺向截停，反向保留
旌旗灯号，主动关门等功效。
（3）宁静及门锁回路：由继电器回路组成，急停，门锁开关的通断决议宁静及门锁回路的普通与否，以便PLC判定电梯是不是处于宁静状况。
4、导轨：别离有轿厢导轨和对重导轨保障轿厢及对重作垂直活动。
5、轿厢：由曳引钢丝绳吊挂，经过进程曳引机另外一端毗连对重，在导轨上运转，轿厢装备主动化，门上装有连锁开关，当门封闭后电梯能力运转，门上另有宁静触板，当关门进程中碰着妨碍物时，轿门顿时开启。
6、对重：与轿厢毗连，感化是均衡轿厢的分量。
7、层门：门上有门锁开关，当层门封闭后，电梯能力启动。
8、支配箱：设在框架正面左则，摹拟搭客在轿厢内选层的旌旗灯号输出装备，包含：
（1） 数字显层器：七划数码闪现轿厢地点楼层。
（2）"1"，"2"，"3"，"4"，选层按钮。
（3）关门按钮。
（4）标的目的唆使灯：电梯运转标的目的唆使。
（5）电源锁：开关电梯电源，即首层外呼盒。
9、加速旌旗灯号体系：由永磁感到器组成，供给轿厢停层地位旌旗灯号。
10、终端掩护开关：感到器供给电梯运转终端旌旗灯号，电梯跨越它时，宁静回路及电源被堵截，保障电梯不超越终端。
11、职业手艺综合集成练习假造仿真体系
软件内模子可遏制360°扭转、削减、削减、平移，设有通用互动按钮：前往、欧美激情一区二区_欧美精品在线观看、赞助。一切假造仿真使命进程有提醒，在遏制完一项使命后软件主动打钩。东西库上方设有尝试使命
1、根基立体（扭转模子时XYZ空间坐标图标主动跟从扭转。）
A、立体立体：尝试步骤分为尝试使命（笔墨提醒使命）—搭建模子（拖拽东西库中的模子到三投影面体系中，并主动闪现投影，遴选毛病时有提醒）—转变姿势（经过进程点击高低摆布箭头转变）—遴选投影（进入答题界面，在6项中遴选此时实现的三维投影图）
B、截切立体：尝试步骤分为尝试使命（笔墨提醒使命）—搭建模子（拖拽东西库中的模子到三投影面体系中，并主动闪现投影）—标注投影环境（为三维投影图标定，在14处空缺栏中遴选呼应的标注标记）
C、相贯立体：尝试步骤分为尝试使命（笔墨提醒使命）—挖孔（遴选肆意挖孔模子，此时将可在XYZ空间坐标中遴选肆意面，模子同时切换，并呈现一个坐标滑块，按照滑块位移巨细，模子呈现对应水平的剖切面）—孔径变更（遴选1-4孔径）—前方通孔—遴选投影（进入答题界面，在8项中遴选此时实现的三维投影图）
2、组合体
A、组合体拼装：尝试步骤分为尝试使命（笔墨提醒使命）—遴选组合体模子（可选8种模子）—拼装组合体（按照遴选的模子遴选东西库模子并拖拽组合）—剖切组合体（可在XYZ空间坐标中遴选肆意面，模子同时切换，并呈现一个坐标滑块，按照滑块位移巨细，模子呈现对应水平的剖切面）—遴选正面投影（进入答题界面，按照已知正面、水平投影图，在3项中遴选准确的正面投影图）
B、组合体读图：尝试步骤分为尝试使命（笔墨提醒使命）—遴选组合体剖视图（可选8种图）—构建组合体模子（按照遴选的模子遴选东西库模子并拖拽组合）—剖切组合体（可在XYZ空间坐标中遴选肆意面，模子同时切换，并呈现一个坐标滑块，按照滑块位移巨细，模子呈现对应水平的剖切面）—遴选左视图（进入答题界面，按照已知主视图、仰望图，在3项中遴选准确的左视图）
3、拆卸体
A、机器传念头构：8种机构（蜗轮蜗杆、齿轮齿条、螺旋传动、立体外啮合齿轮、立体内啮合齿轮、空间直齿圆锥齿轮、带传动、链传动）任选，选好后东西栏中呈现模子，自在拖拽将模子组合，组合终了后可支配模子，每种机构都带有简介、视频演示、图样画法。答题界面共有6题，每题4个选项。
B、齿轮油泵：按照提醒遴选东西库模子慢慢搭建模子，可遴选简介、图样画法、动画道理（模子内部活动道理可视）遏制进修。答题界面共有2题，每题4个选项。
C、机器机构搭建：2种机构（2自在度机器手臂、3自在度机器手臂），按照提醒遴选东西库模子慢慢搭建模子，组合终了后可支配模子，每种机构都带有简介、视频演示。答题界面（须2种模子都搭建终了能力进入）共有2题，每题4个选项。
三、 模子电梯的功效及有关支配：
1、 普通操纵支配法式
（1）接通三相电源。
（2） 翻开呼梯盒上的电源锁，这时候候候候候应有楼层闪现。电梯能主动关门，应对外呼旌旗灯号，在支配箱上遴选楼层后，必须关好门能力运转。这时候候候候候外呼旌旗灯号顺向的能泊车，反向的保留。
（3） 厅外呼梯：电梯能主动呼应旌旗灯号，顺向泊车，反向的在实现上一个指令后，主动应对。
（4） 泊梯：电梯停靠在底层关好门后，把呼梯盒的电源锁匙拔至"关"，则可切电梯电源，电梯遏制使命。
2、维修点动运转。
把节制屏中的"普通"-"维修"开关拔至"维修"状况
这时候候候候候电梯仅作点动运转，但宁静回路及门锁依然有用，
按"下行"或"下行"按钮，电梯作点动上或下，此支配
用于电梯维修，或尝试终端限位功效。用点动支配将电
梯平层后，将遴选开关至"普通"电梯将规复普通运转。
四、 颐养申明：在遏制模子电梯的维修颐养功课时，必须关断三相电源：
1、光滑申明：
（1）曳引机加速箱：每半年检一次。
（2）轿厢导轨：涂抹小量机油。
对重导轨：涂抹小量钙基光滑脂。
（3）厅门及轿门导轨：涂抹小量机油。
出格申明：钢丝绳不能加油光滑。
2、平常颐养要点：
（1）电梯运转时注重察看全体布局是不是非常振动，曳引机是不是非常乐音，漏油，轿厢或对重运转时是不是有振动。
（2） 查抄曳引机抱闸可否普通翻开。
（3）查抄各厅门锁举措是不是普通，有不卡阻，须要时可在销轴加注小量机光滑。
（4）查抄门机开关门举措是不是普通，可否开门到位，须要时可调整摆杆地位，并在销轴加注机油 。
（5） 电气查抄：
应查抄各保险是不是烧断，查抄各行程开关，感到器是不是举措普通，查抄各门锁触点是不是接合杰出。
五、 简略毛病解除：
1、掩护当外电源错相或缺相时节制屏中的相序掩护继电器举措，唆使灯位白色，这时候候候候候可变换相序或查抄是不是缺相便可。
2、曳引机抱闸不能翻开，应查抄：
（1） 220V抱闸回路保险丝是不是烧断。
（2）220V是不是有电。
3、门锁回路不通：应查抄门锁触点是不是打仗杰出，可用全能表量其触点电阻。
4、宁静回路不通：应查抄全梯的宁静开关是不是合上，开关是不是普通。
5、门机过慢或过快：可调整门机调速电阻或查抄门机碳刷是不是磨损。
6、平层不准：可调整平层感到器的地位。
六、节制体例申明：
以上所述节制体例为开关量节制即电梯由井道内开关（感到器）供给加速、平层旌旗灯号。按照电梯成长的最新趋向，操纵新科技的数字量节制体例。即用扭转编码器供给数字脉冲，再经过PLC（可编程节制器）计数运算处置旌旗灯号，得出轿厢的地位从而收回加速、平层旌旗灯号。接纳这类手艺后则能够省去井道内很多开关进步电梯的不变性，削减毛病。本摹拟电梯经过进程转换开关（HK）可遏制上述两种节制体例的转换即开关量与数字量的转换。
本摹拟电梯PLC内存了两套法式，经过进程转换开关（HK）可自在切换，当转换开关置于
开关量节制时，井道内开关供给指令，数字量旌旗灯号被封锁。当转换开关置于数字量
节制时由扭转编码器供给的脉冲数作为PLC处置的旌旗灯号，同时开关量旌旗灯号封住。
七、毛病申明：
1、感到器毛病：
毛病1、：GU（324-310）上逼迫加速感到器破坏电梯不能普通下行但可下行。
毛病2、：GD（325-310）下逼迫加速感到器破坏电梯不能普通下行但可下行。
毛病3、：SW（264-310）上限位感到器破坏电梯不能下行但可下行。
毛病4、：XW（265-310）上限位感到器破坏电梯不能下行但可下行。
毛病5、：KAB（278-310）触板开关失灵，宁静触板有效
毛病6~7：AK（268-310）；AG（269-310）开关门按钮失灵，不能开关门。
毛病8~11：1AS（1A-310）；2AS（2A-310）；3AS（3A-310）
4AS（4A-310）；内选按钮失灵，所选楼层挂号。
毛病12~14：1SA（1S-310）；2SA（2S-310）；3SA（3S-310）
所选楼层按钮旌旗灯号不能挂号。上呼按钮失灵，
毛病15~17：2XA（2X-310）；3XA（3X-310）；4XA（4X-310）下外呼按钮失灵，所选楼层按钮旌旗灯号不能挂号。
毛病18~19：PKM（237~301）；PGM（243-301）开关门到位
开关破坏不能闭合，引发开门或关门继电器不能吸合。
2、触点、开关、按钮毛病：
毛病20~23：1TS（1T1、2T1）；2TS（1T2、2T2）；3TS（1T3、2T3）
4TS（1T4、T4）；厅门联锁开关回路毛病，电梯不能运转。
毛病24：SQF（111、301）轿门锁开关毛病，电梯不能运转。
毛病25~27：SJN（301、131）；SAQ（129、127）；SDS（125、123）
宁静回路、电气回路毛病，电梯不能遏制支配。
毛病28~29：KDX（115~113）；JR（113~101）相序、热继电器毛病，电梯不能遏制支配。
毛病30：DYJ（261-310）宁静回路继电器触点打仗不良，电梯不能遏制任何支配。
毛病31：MSJ（262-310）门联锁回路继电器触点打仗不良，电梯不能运转但可开关门。
毛病32~33：KMJ（582-301）；KMJ（304-482）开门回路开门
继电器触点打仗不良，致使门机电没电，不能开门。
毛病34~35：GMJ（482-301）；GMJ（304-682）关门回路关门
继电器触点不良，致使门机电没电不能关门。
毛病36~37：KMG（241-244）；GMJ（235-239）开关门继电器
回路的开关门继电器常闭触点打仗不良，致使开门继电器或关
门继电器不能吸合。
3、PLC输出继电器毛病：
毛病38~41：Y10（1R-304）；Y11（2R-304）；Y12（3R-304）
Y1（4R-304），内选按钮灯输出按钮灯不亮。
毛病42~44：Y17 (A-304),Y20 (B-304),Y21 (C-304).
楼层闪现输出继电器破坏，不能闪现呼应楼层。
毛病45~48：Y4 (11,J4 ) ,Y5 (11,J5),Y6（11，J6）Y7（11，J7）PLC输出毛病，引出变頻器误举措或不能运作。 A：各毛病点设置于开关内部。
B：各毛病点均引至毛病端子排。C：各毛病开关均串连接入。
D：毛病解除示例申明：
以毛病1为例：
当动摇毛病扭子开关1时，电梯不能普通下行。这时候候候候候只要短接线号324（端子排2）同线号324（端子排4）电梯则可普通运转。规复扭子开关1后，请撤除短接线。
八、宁静注重事变：
1、体系必须靠得住接地，接地线电阻值合适国度有关划定不大于4Ω。
2、线路绝缘电阻应大于0.5MΩ。
3、不能短接门锁运转。
4、除非透切懂得PLC及变频器的各参数的感化，不然不得变化法式及参数。
5、电梯供电体系应当自力设置不得与电焊机、高频炉等装备共用，其余易受磁搅扰的仪器装备也应当阔别电梯节制屏。
6、当发明曳引机出格发烧、冒烟、非常乐音时，应当即封闭电源，解除毛病后能力持续操纵。
九、电控屏
电控屏内也装有内选按钮及楼层闪现，电控屏前面带有隐藏式毛病功效板。
